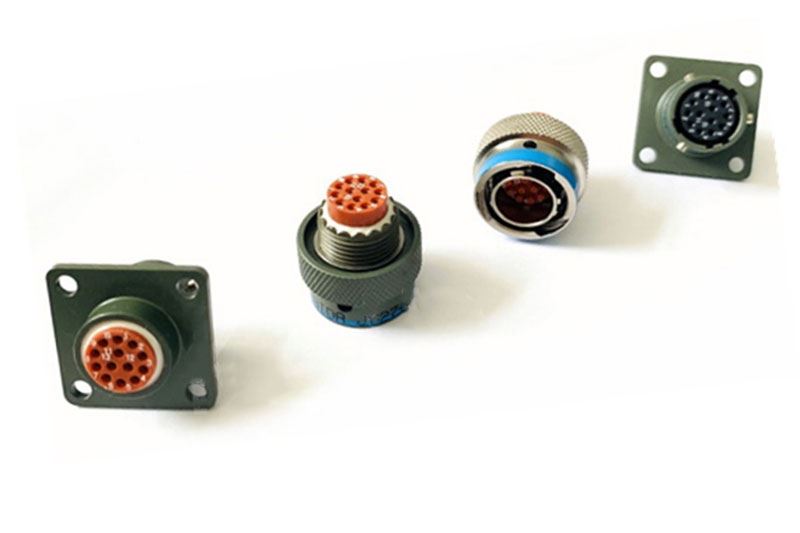

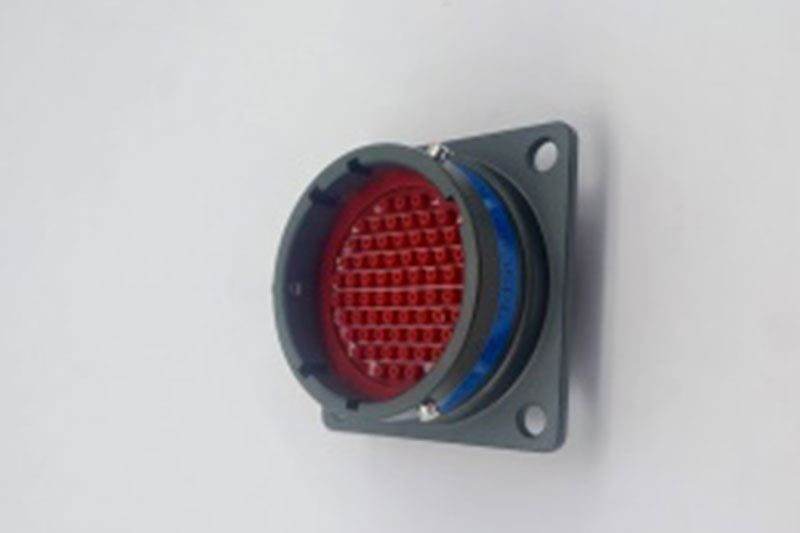

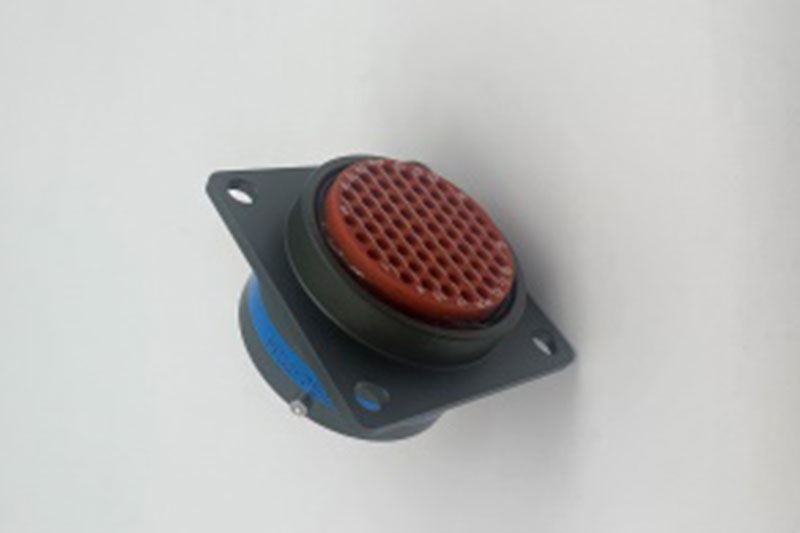

MIL-DTL-38999 II اتصالات| اتصالات دایره ای

MS27508E18B35PB

MS27484T22B35P

اطلاعات کلی

مطابق استاندارد صنعتی سری MIL-DTL-38999 II
کوپلینگ سریع و سر نیزه ای ایمن
کوچکترین سایز، سبک ترین و کوتاه ترین طول پوسته در میان سری
قابلیت حفاظت EMI/RFI

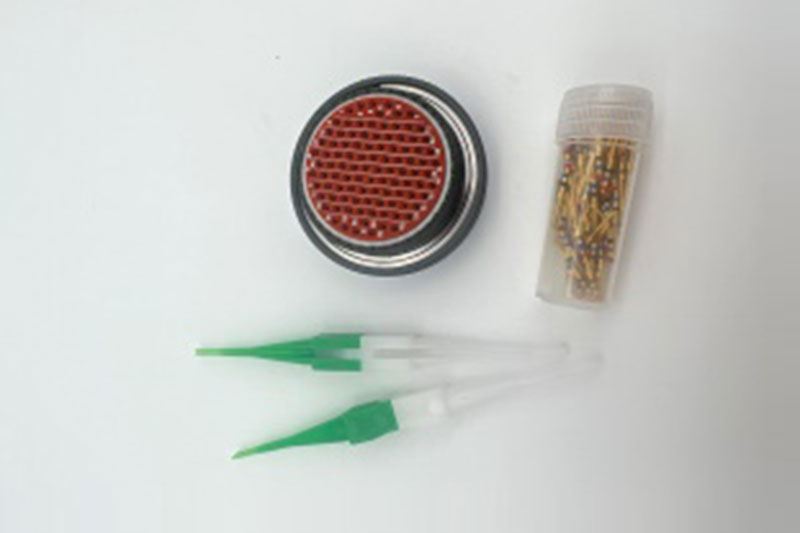

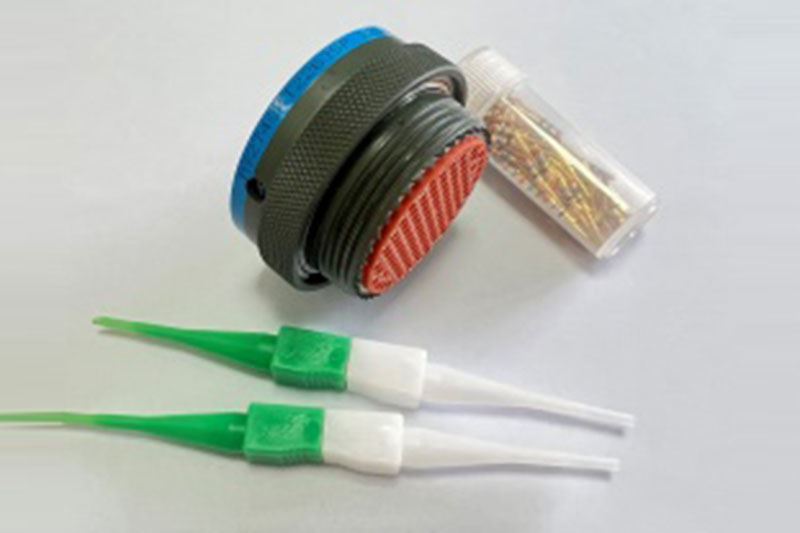

تماسهای قابل باز شدن برای نصب آسان، بدون عدم جفت شدن مورب موجب اتصال سوکت به پینها در فضای محدود بدون مشکل می شود

شرایط محیطی

این اتصالات سبک برای کار در محیطهای با ارتعاشات کم تا متوسط ساخته شده اند و برا کاربردهای دارای باد شدید، ماسه و رطوبت ایده آل هستند.

عملکرد فنی اصلی

عملکرد مکانیکی

جنس های موجود برای پوسته: آلیاژ آلومینیوم، فولاد ضد زنگ
انتخابهای صفحات:
- صفحات کادمیم (کلاس B)
- غیر فعال سازی فولاد ضد زنگ (کلاس E)
- صفحات نیکل شیمیایی (کلاس F)
جنس تماسها: آلیاژ مس با روکش طلا برای هدایت عالی، موجود به شکلهای برد مداری موجدار، جوشی و پرینت شده
عمر مکانیکی: 500 سیکل جفت شوندگی
مقاوم به ارتعاشات: ارتعاشات رندوم (100-1000Hz) با دانسیته طیفی توان 1g²/Hz
مقاوم به شوک با موج نیم سینوسی 3ms با شتاب پیک تا 300g

عملکرد محیطی

گستره دما: کلاس B (65˚C- تا 175˚C)، کلاس E و F (65˚C- تا 200˚C)
نتایج تست اسپری نمک: کلاس B (500 ساعت)، کلاس E (1000 ساعت)، کلاس F (48 ساعت)
مقاومت به رطوبت بالا: رطوبت نسبی تا 98 درصد در دمای 40 درجه سانتیگراد
ارتفاع کاری: تا 30480 متر

عملکرد الکتریکی

مقاومت تماس و نرخ جریان

تعداد تماس	قطر (mm)	مقاومت(mΩ)	جریان (A)
22D	Ø0.76	≤12	5
20#	Ø1.00	≤5	7.5
16#	Ø1.60	≤2.5	13
12#	Ø2.40	≤1.5	23

مقاومت EMI : با حداقل میرایی 45dB از 100MHz تا 1GHz

ولتاژ تحمل (V):

نرخ خدمات	M	Ⅰ	Ⅱ
سطح دریا	1300	1800	2300
21000m	800	1000	1000

مقاومت عایقی:بیش از 5000MΩ تحت شرایط نرمال و 100MΩ تحت شرایط مرطوب
مقاومت پوسته به پوسته:(≤2.5mΩ) B کلاس ،(≤1.0mΩ) کلاس F، (≤50mΩ) کلاس E

Kaida با استفاده از یک تیم متخصص تحقیق و توسعه با مهارت و گواهینامه های بنگاه اقتصادی با تکنولوژی برتر و سیستمهای مدیریت کیفیت، محصولات خود را به بیش از 30 کشور دنیا صادر می کند و شهرت بین المللی بالایی را به دست آورده است.
