اتصالات میکرو D، اتصالات مستطیلی

سری J14

اتصالات سری J14 ما دارای مکانیزم قفل شوندگی دو تایی (J14A, B, C, D, G, M, P) است که عملکرد سریع با ایمنی اتصال مطمئن را ایجاد می کند. این اتصالات مستطیلی برای حذف جوشکاری طراحی شده اند و بطور وسیعی در سیستمهای اسلحه استراتژیک، سیستمهای ماهواره هوافضا، خودروهای لانچ، سیستمهای پشتیبانی زمینی و همچنین ابزار دقیق الکترونیک، اندازه گیری ها و اتصالات کابل استفاده می شوند.

سفارش
دانلود PDF
  • J14A: اتصال سوکت هوا بند، معمولا با اتصال دوشاخه معمولی جفت می شود.
  • J14B: نسخه بهبود یافته مدل J14A، با خاصیت ضد نفوذ باران و دانسیته بیشتر تماسها موجود است. J14B همچنین دارای کابل الکتریکی با طول و مشخصات تعیین شده توسط مشتری ارائه می شود.
  • J14E: مکانیزم قفل شوندگی دوتایی، پوسته مربعی با گوشه های گرد
  • J14F: اتصال فشاری کششی با تماس موجدار
  • J14H: مکانیزم قفل شوندگی دو تایی، سایز کوچک، پینهای با چیدمان با دانسیته بالا، تماس لحیمی
  • J14P: کانکتور با پیچ با ورودی کابل 90° یا مستقیم و تماس لحیمی
  • J14M: اتصالات با خاصیت آهنربای کم
  • اتصالات مستطیلی
  • اتصالات مستطیلی

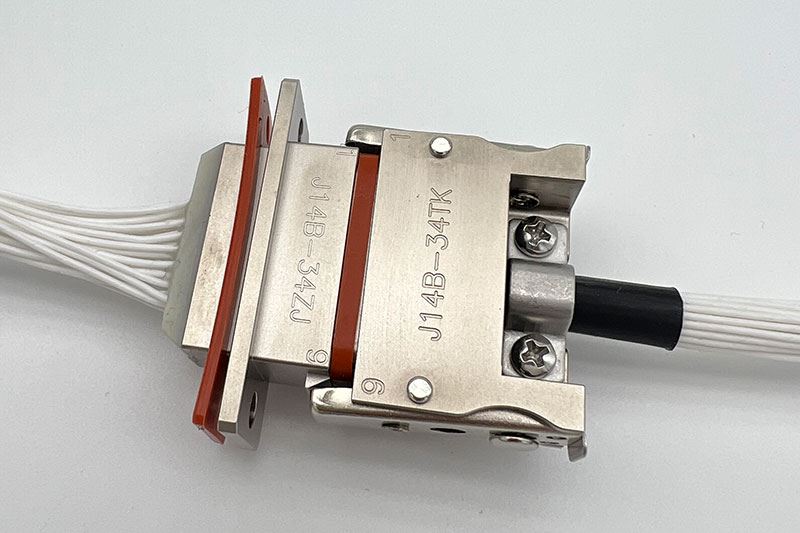

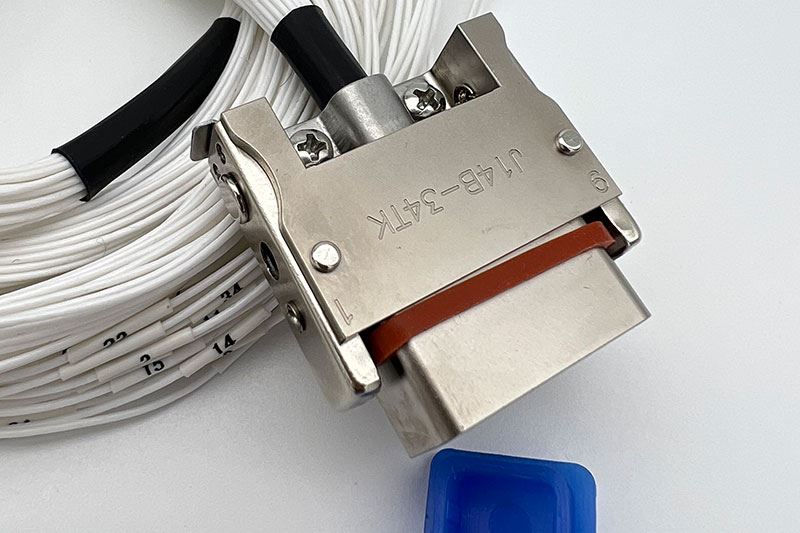

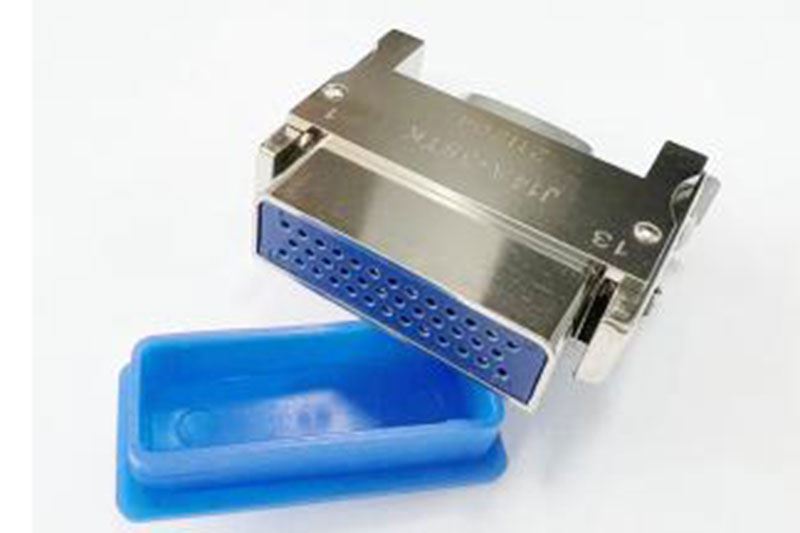

J14B-34TK
  • اتصالات مستطیلی
  • اتصالات مستطیلی

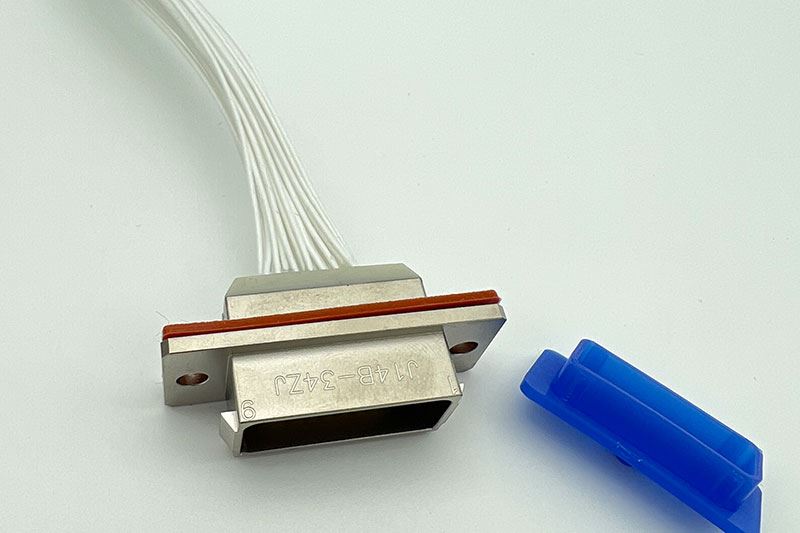

J14B-34ZJ
  • اتصالات مستطیلی

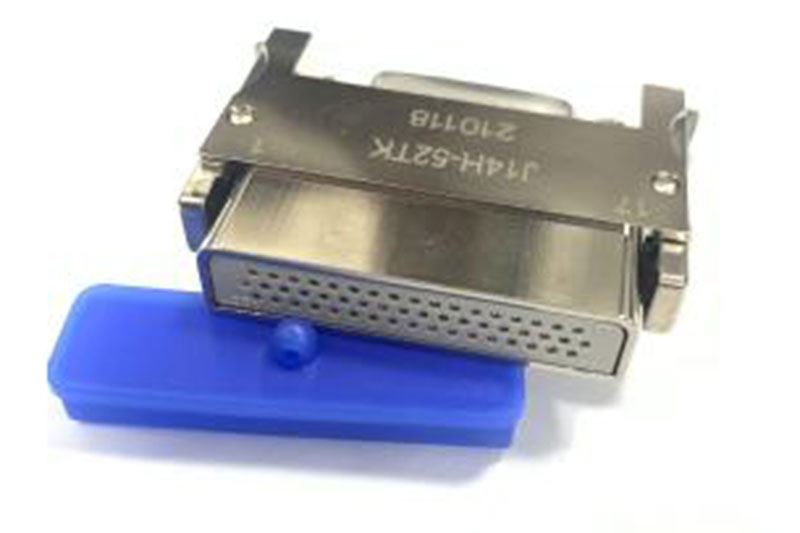

J14H-52TK
  • اتصالات مستطیلی

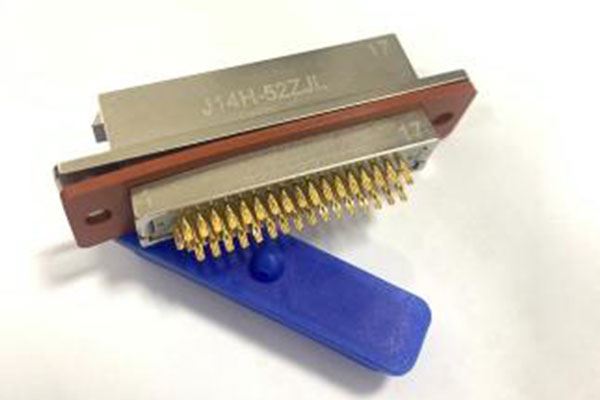

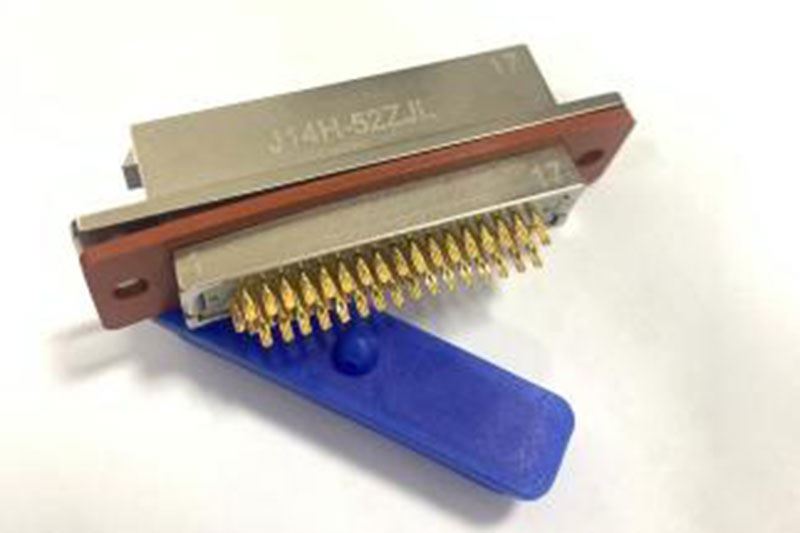

J14H-52ZJL
  • اتصالات مستطیلی

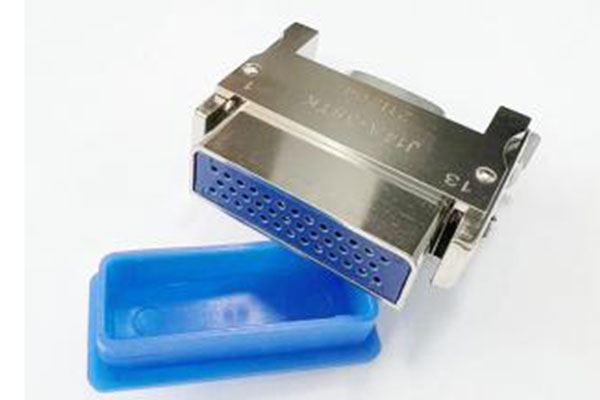

J14A-38TK
عملکرد فنی اصلی
عملکرد الکتریکی
جریان نامی (A)
قطر تماس Ø mm 0.8 1 1.5
جریان نامی 3 5 10
مقاومت تماس (mΩ)
قطر تماس Ø mm 0.8 1 1.5
مقدار تست عمر شتاب داده شده 0.006 0.003
بعد از تست عمر شتاب داده شده 0.010 0.005
مقاومت عایقی
شرایط استاندارد ≥2000m Ω
شرایط دما بالا ≥1000m Ω
شرایط مرطوب ≥20m Ω
ولتاژ تحمل
شرایط استاندارد 800V
شرایط فشار پایین 250V
عملکرد محیطی
دمای کاری –55 °C ~+125 °C
رطوبت نسبی 90%-95% (40±2°C)
فشار هوا 101.3Kpa~1.33Pa
مقاومت در برابر ارتعاشات سینوسی فرکانس: 10Hz~2000Hz
شتاب: 196m /s2
مقاومت در برابر شوک 980m /s2
مقاومت در برابر شتاب 780 m /s2
عمر مکانیکی 500 سیکل جفت شوندگی
Kaida با استفاده از یک تیم متخصص تحقیق و توسعه با مهارت و گواهینامه های بنگاه اقتصادی با تکنولوژی برتر و سیستمهای مدیریت کیفیت، محصولات خود را به بیش از 30 کشور دنیا صادر می کند و شهرت بین المللی بالایی را به دست آورده است.
